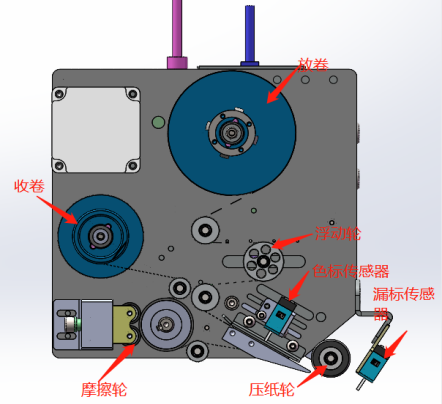

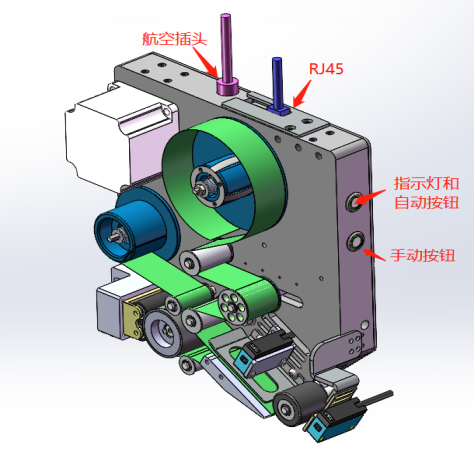

一、貼標機的結構

*

二、安裝清單

三、安裝與拆除

1. 貼標機安裝

（1）將貼標機上的轉換塊固定在機臺上完成安裝。

（2）分別插入4芯線航空插頭和網線。

2. 貼標機拆除

（1）斷開電源，拔下4芯線航空插頭和網線。

（2）將貼標機上轉換塊從機臺拆卸下來。

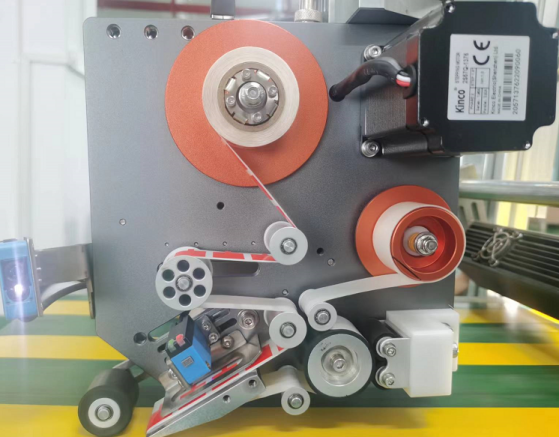

3. 貼標紙上料與說明

如圖所示，標紙有標一端置于標紙部。無標的一端置于收紙部。當正常打標時，由標紙部進行出紙，順時針旋轉，經過標紙導向輪，再繞過壓桿機構，接著經過標紙導向輪、過渡輪和標紙導向輪，最終由收紙部順時針旋轉進行收紙，完成收紙過程。

四、
連接控制

1. 網線連接方式

網線連接方式

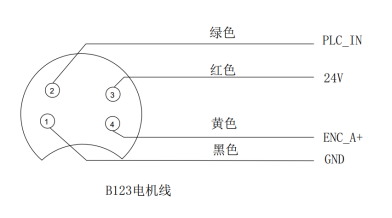

2. 接線原理圖

注：通訊方式

RS485參數       波特率   9600,8，None，1

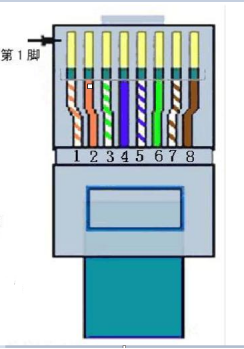

RJ45 接線圖

PIN 腳 4（藍色）：TR-

PIN 腳 5（白藍）：TR+

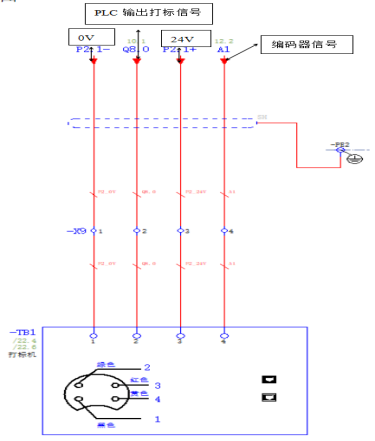

3. 接線圖

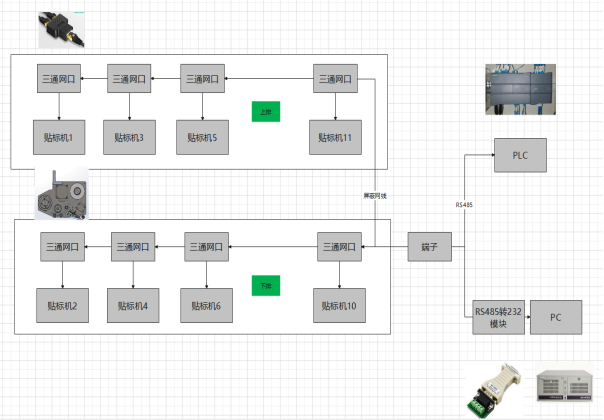

三通與三通之間采用0.5m網線，三通與貼標機之間采用1.5m網線

注：24V和0V 不能接反，接反燒毀。
